Remplacer le stator, volant magnétique

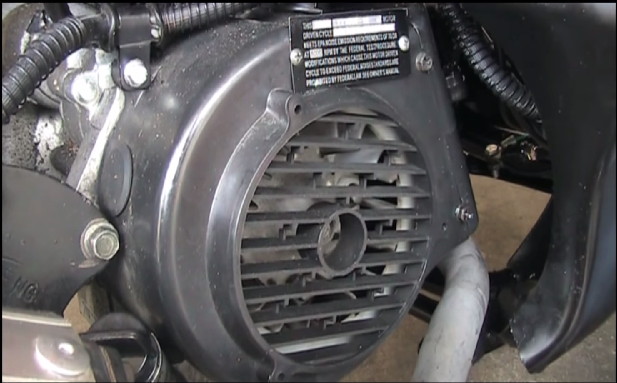

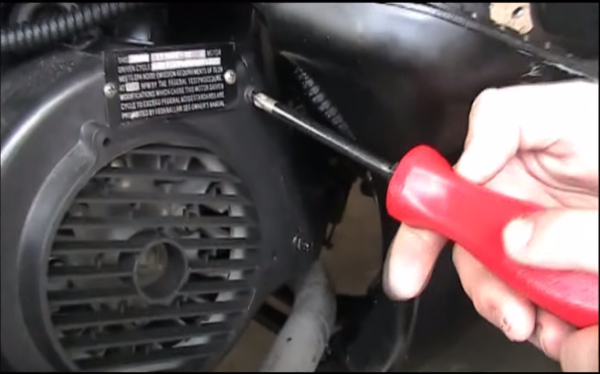

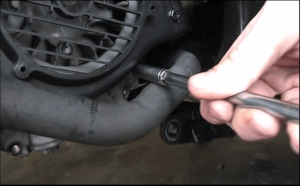

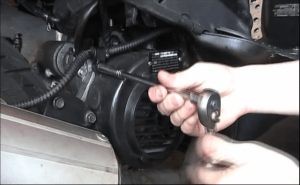

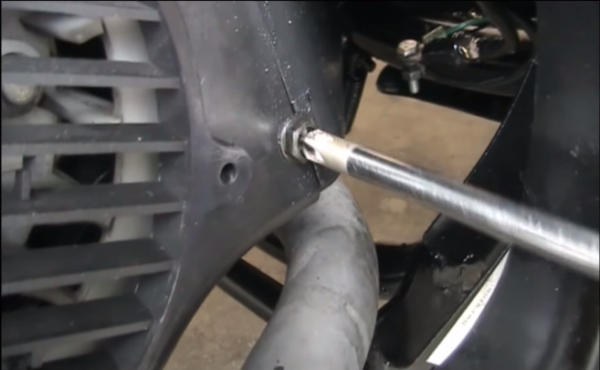

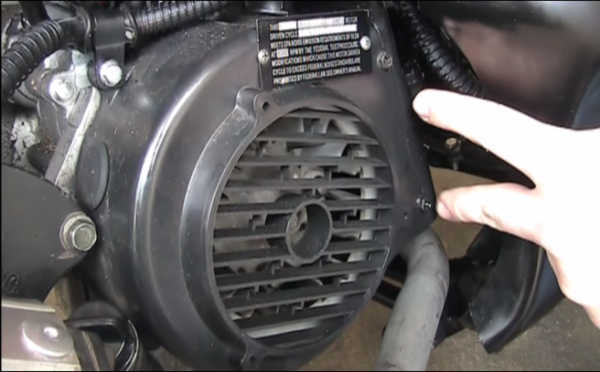

1° Le carter du volant magnétique: 2 boulon a retirer, Et 2 vis.

Remplacer un volant GY6-2

Remplacer un volant GY6-5

Remplacer un volant GY6-6

Remplacer un volant GY6-4

Remplacer un volant GY6-7

Remplacer un volant GY6-8

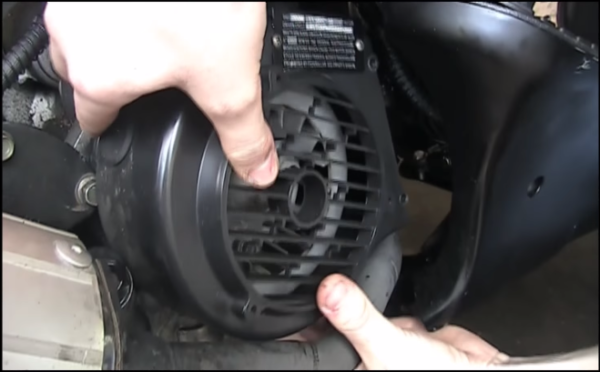

2° Enlever le cache.

Remplacer un volant GY6-9

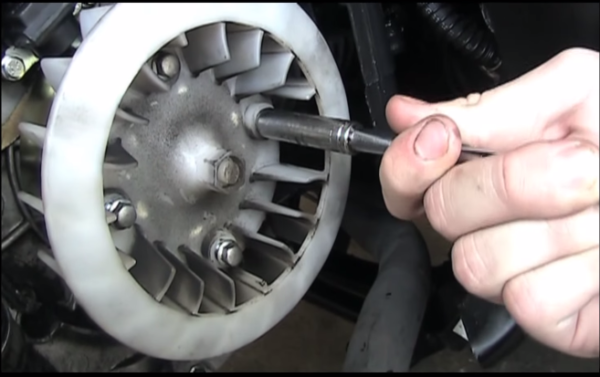

3° L’écope de refroidissement: 4 boulons a retirer

Remplacer un volant GY6-10

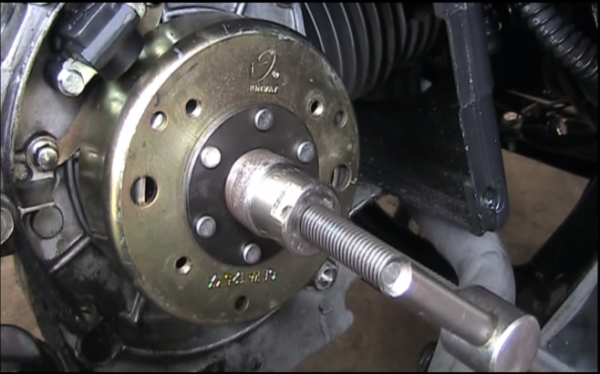

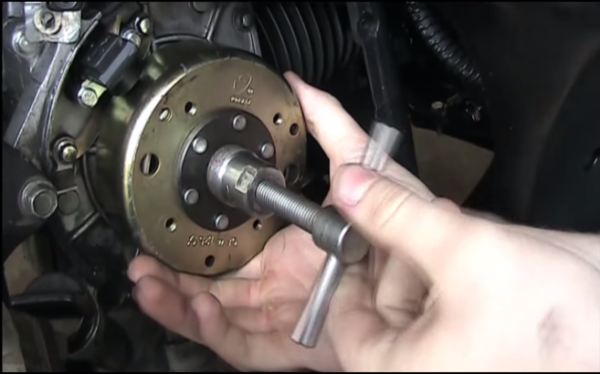

4° Visser l’arrache moyeu a la main sens inverse des aiguilles d’une montre.

Remplacer un volant GY6-11

Remplacer un volant GY6-12

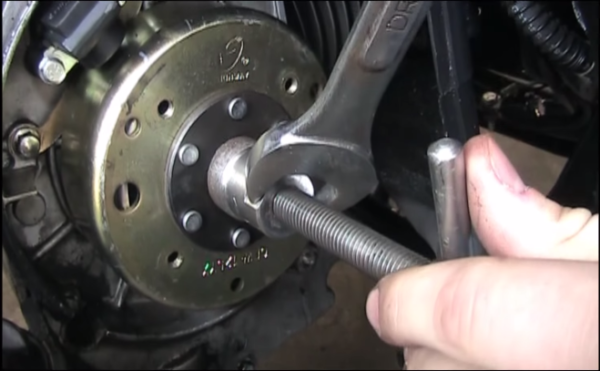

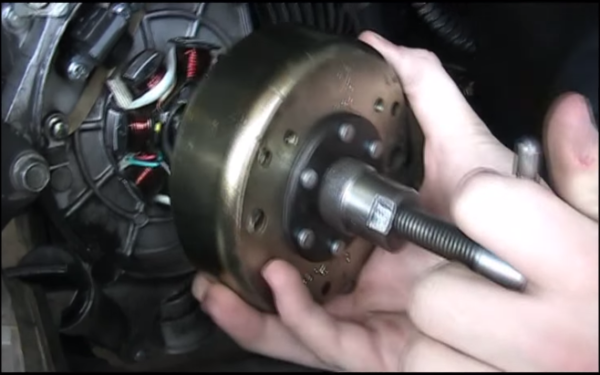

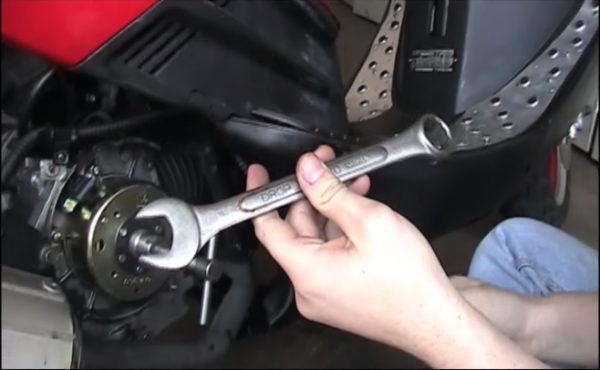

5° A l’aide de la clé plate bloquer l’arrache moyeu et tourner l’arrache moyeu dans le sens des aiguilles d’une montre.

Remplacer un volant GY6-13

Remplacer un volant GY6-14

Remplacer un volant GY6-15

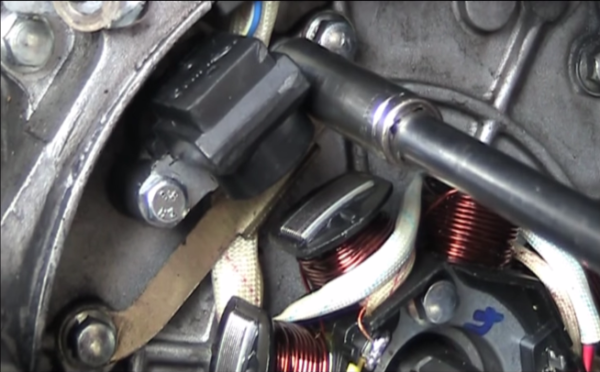

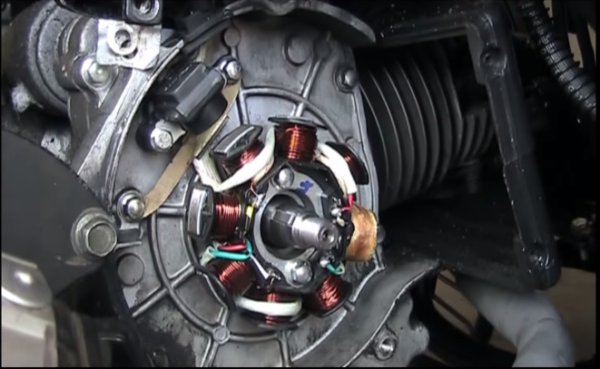

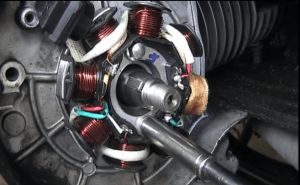

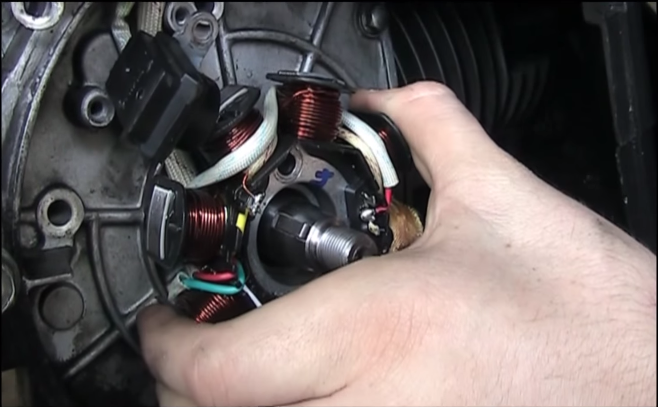

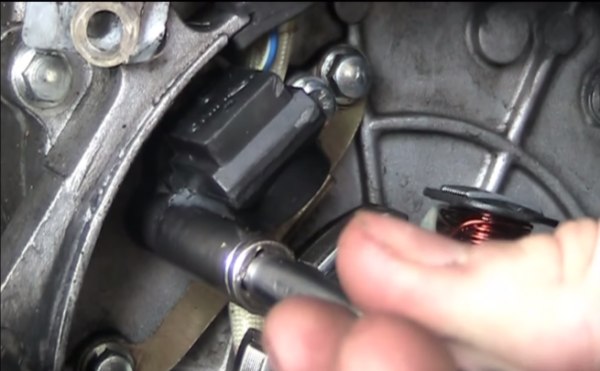

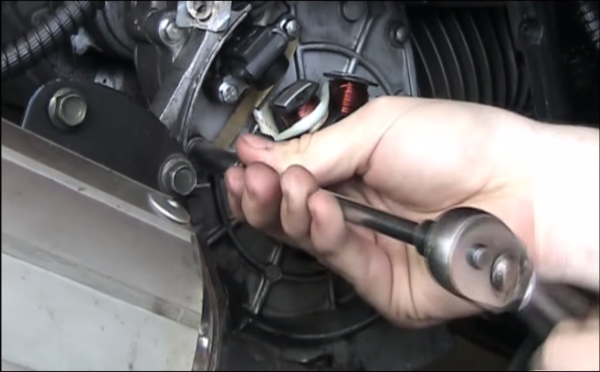

6° Le stator (Bobine d’allumage) 5 boulons a retirer.

Remplacer un volant GY6-16

Remplacer un volant GY6-17

Remplacer un volant GY6-17-18

Remplacer un volant GY6-21

Remplacer un volant GY6-17-18-bis

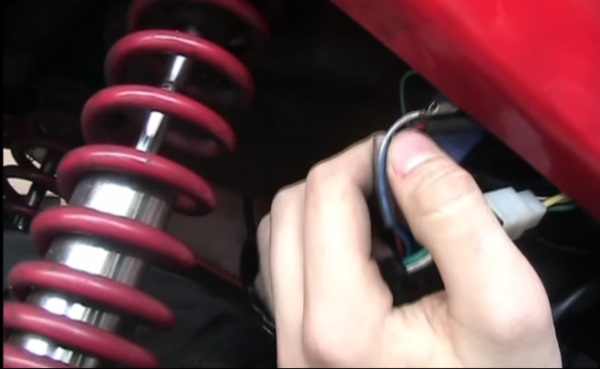

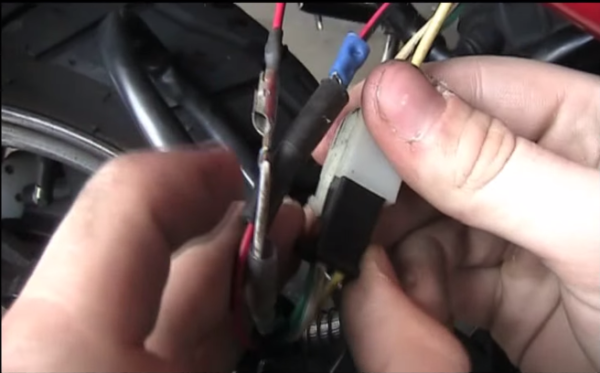

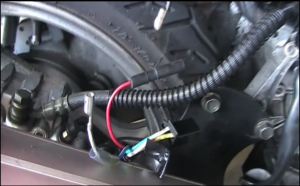

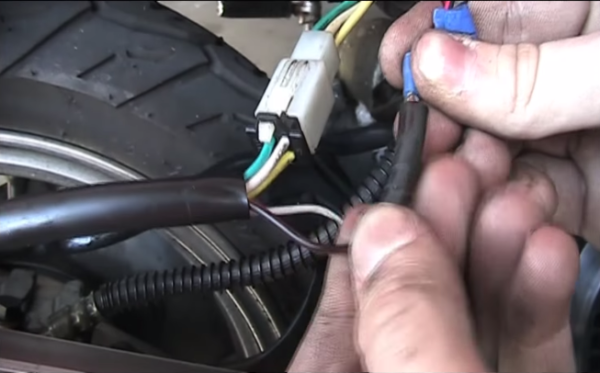

7° Sous la selle a coté de l’amortisseur, débrancher les fils du stator.

Remplacer un volant GY6-bis-18

Remplacer un volant GY6-18

Remplacer un volant GY6-18-bis

Remplacer un volant GY6-19

Remplacer un volant GY6-22

Remplacer un volant GY6-bis-18

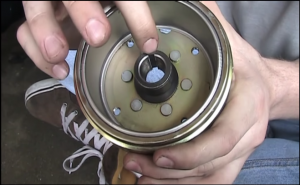

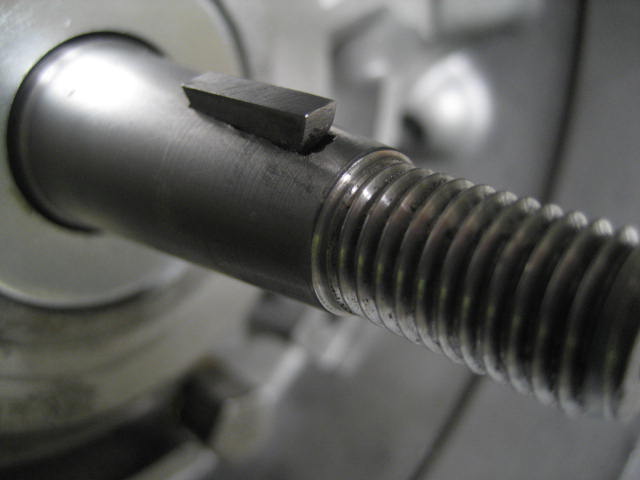

8° Voila! Pour placer le nouveau stator, faire la modification en sens inverse sans oublier de bien positionner la rainure du volant magnétique sur la clavette du vilebrequin.

Remplacer un volant GY6-23

Remplacer un volant GY6-24
