Bride electronique automatique

Voici un complement de la bride electronique dispo sur le forum.
C est un petit montage électronique qui enclenche automatiquement la bride a chaque démarrage de votre scooter et qui se désactivé via un petit bouton poussoir , que vous cacherez a l abri des regard indiscret.
Ce montage est fait pour que lorsque vous subissez un contrôle de police votre bride se réactive d elle même lorsque ils vous demande de redémarrer le scoot pour passage au banc.
Vicieux , n est pas??

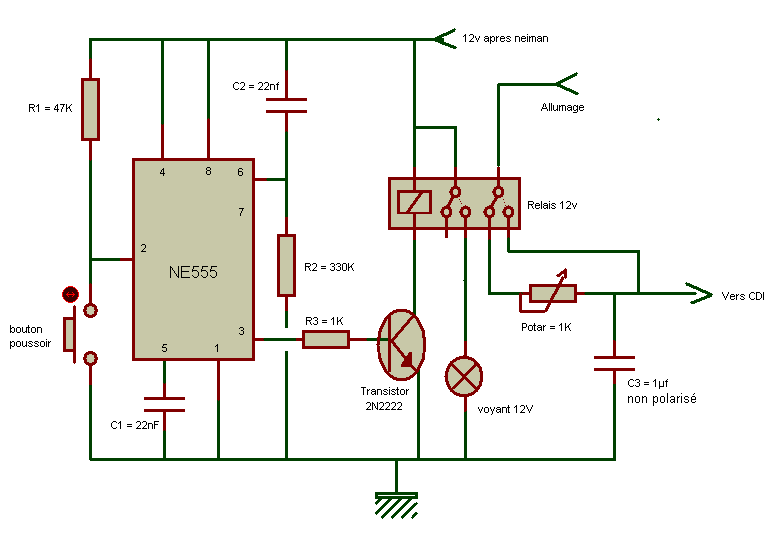

Voici le plan:
[attachment=291]

Explication:

Lorsque vous activé le neiman , le système s alimente donc pas de consommation de courant scooter a l arrêt , et le relais ne s active pas donc le signal de l allumage passe par le contact fermé et par la bride formé par le potar de 1k et du condensateur de 1µF non polarisé : votre moteur est donc bridé.

Pour désactivé la bride il suffit de faire une impulsion sur le bouton poussoir , la sortie du NE555 ( patte 3) s active , ce qui fait coller le relais , changement de voix : votre scoot n est plus bridé.

Lorsque vous coupez votre moteur , le système n est plus alimenté , le relais non plus , et donc la bride se réactive d elle même

Sur le schéma le voyant est câblé de façon a ce qu il s allume bride retiré , si vous preferé le contraire il suffit de changer de contact

Tuto réaliser par ludoooo
