Monter un kit 70cc sur un moteur minarelli Horizontal




Tutoriel qui vous explique comment monter un kit 70 cc sur un scooter chinois avec un moteur 2T Minarelli Horizontal

Montage kit 70 cc

Scooter chinois moteur type minarelli Horizontal

Pour commencer, déposer la selle pour accéder au moteur depuis le haut.

snip_20151128141406

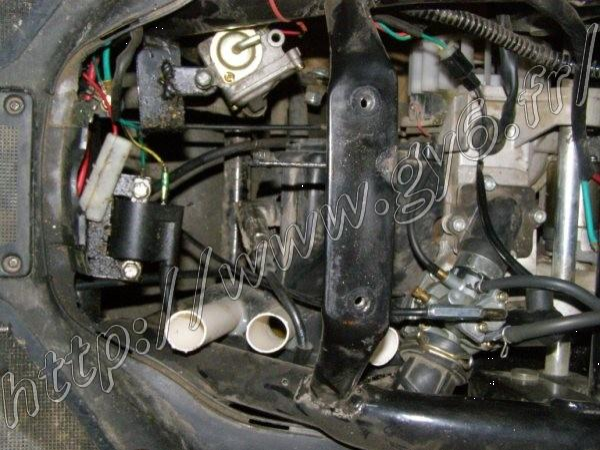

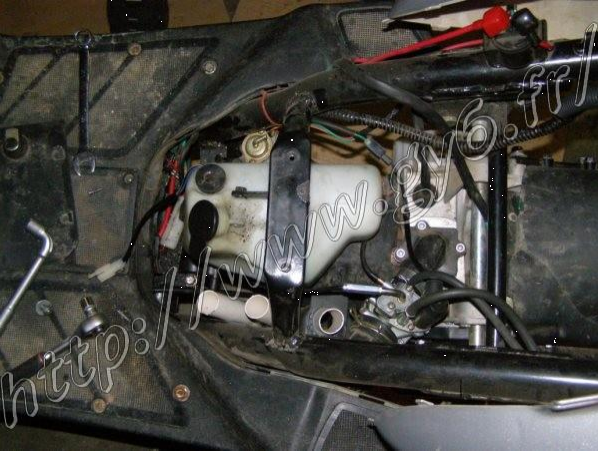

Déposer le réservoir d’huile pour y voir plus clair.

snip_20151128141455

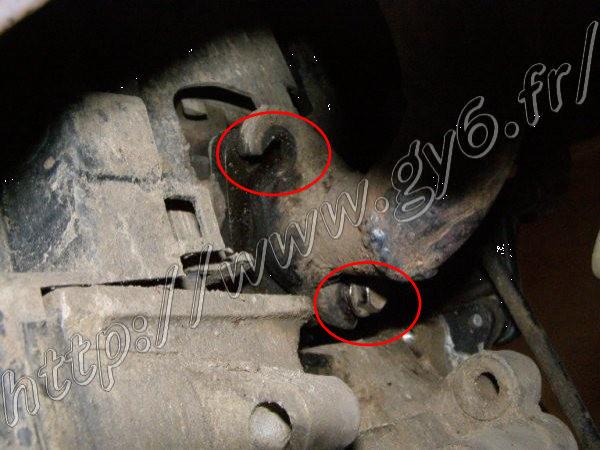

Démonter le pot d’échappement, et le sortir de dessus le scooter, (ici vue de dessous)

snip_20151128141617

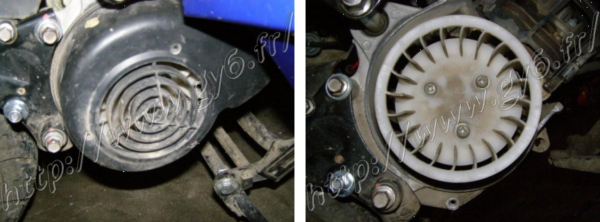

Ensuite, déposer le carter de turbine de refroidissement.

snip_20151128141917

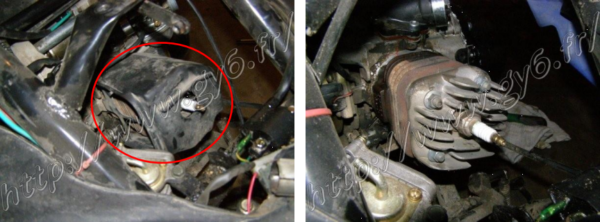

Débrancher l’anti-parasite de la bougie et retirer le carter de refroidissement moteur.

snip_20151128141831

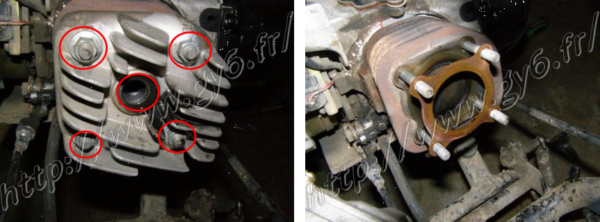

Enlever la bougie et les quatre vis de fixation de la culasse, puis déposer la culasse et son joint.

snip_20151128142000

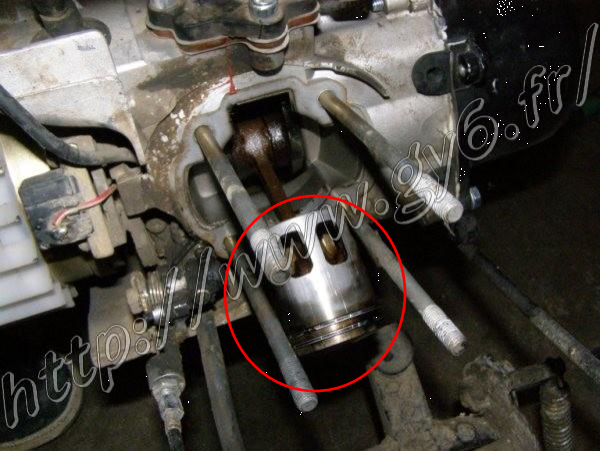

Il ne reste plus qu’a dégager le cylindre en tirant dessus et voici le piston que l’on va aussi démonter.

snip_20151128142049

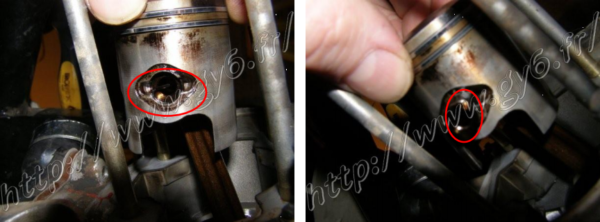

Enlever le clips de l’axe de piston avec une pince a becs pointus (photo de gauche)
et l’axe de piston(photo de droite).

snip_20151128142121

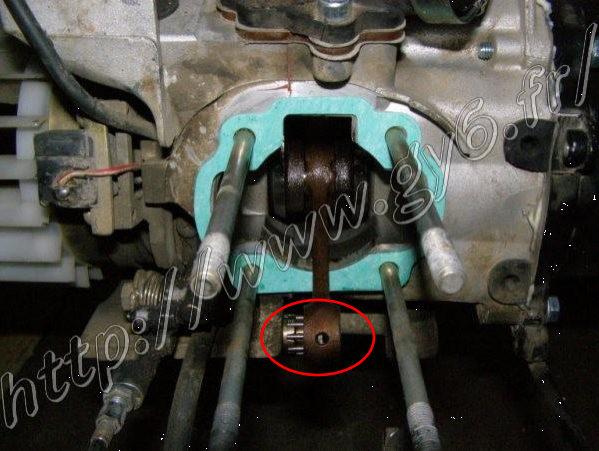

Attention a ne pas faire tomber la cage à aiguille (entourée en rouge).
Décoller le joint d’embase du cylindre si il est resté sur le bas moteur,
nettoyer le plan de joint et mettre en place le joint neuf.

snip_20151128142204



Préparation du bas moteur au remontage. ​

Déballez votre cylindre neuf, si une cage à aiguille neuve est fournie,
remplacez la, sinon laissez l’ancienne en place, et,
dans les deux cas mettez une bonne goutte d’huile sur les aiguilles et la bielle.
• Utilisez l’huile que vous avez l’habitude de mettre dans le scooter
et de préférence une huile de synthèse haut de gamme.

Préparation du piston.​

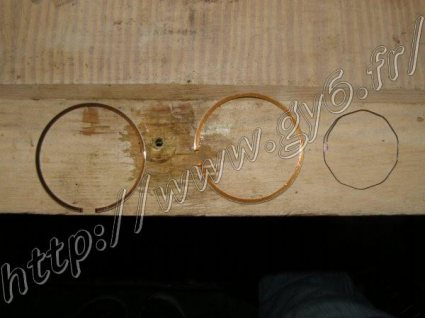

Les segments. Attention, les segments sont très fragiles
a manipuler avec les plus grandes précautions

snip_20151128142359

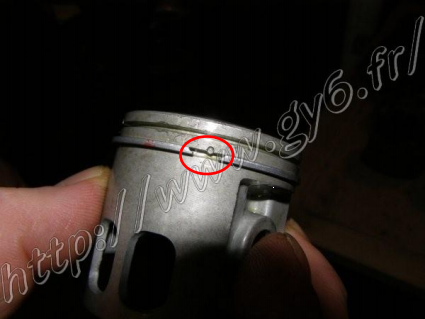

Monter d’abord le segment du bas qui est le plus épais dans ce cas en faisant attention au sens de l’encoche par rapport a l’ergot(entouré en rouge).

snip_20151128142451

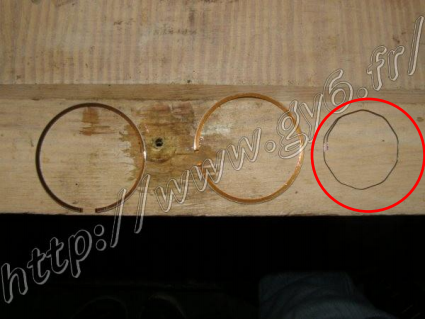

Ressort se montant sous le segment du haut (entouré en rouge)

snip_20151128142634



Mettre le ressort dans la gorge du haut en faisant attention a ce que les deux extrémités soit d’un coté et de l’autre de l’ergot.

snip_20151128142709

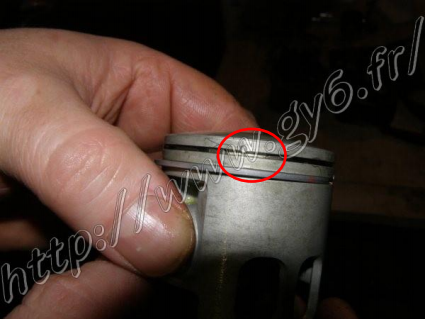

Monter ensuite le segment du haut en respectant toujours le sens du segment par rapport a l’ergot.

snip_20151128142749

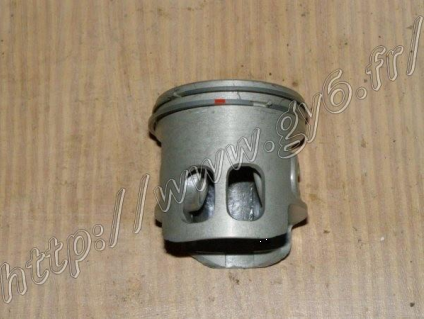

Et voila le piston presque prêt!

snip_20151128142824

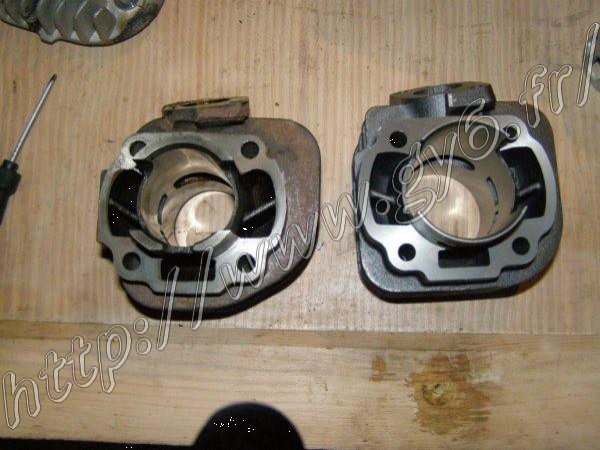

Aperçu des deux cylindres!

snip_20151128142910



Mettez en place le clips de piston le moins accessible avant de continuer.

snip_20151128142945

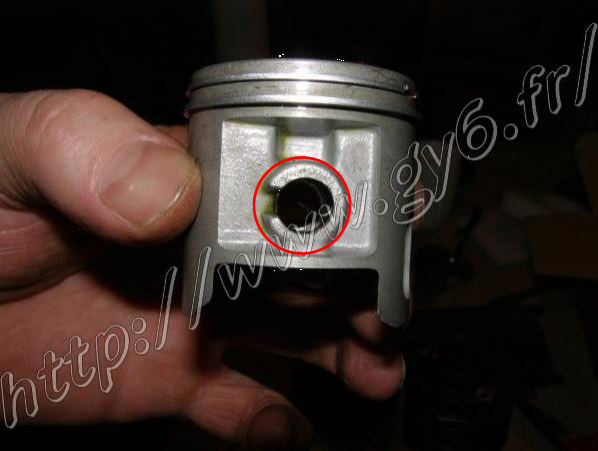

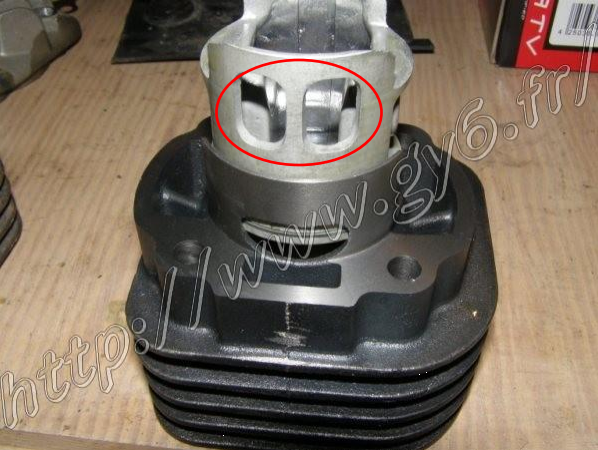

Sens de montage du piston dans le cylindre.
Les deux ouvertures vont a l’opposé de la sortie d’échappement

snip_20151128143016



Préparation au remontage.​

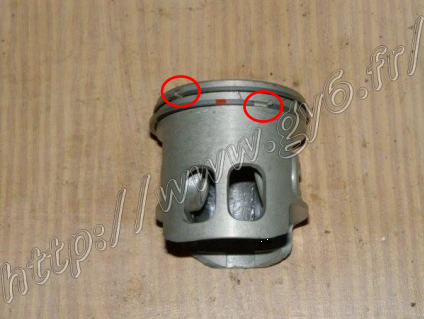

Veillez a ce que les segments restent bien en position, il ne faut pas qu’ils tournent! Mettez de l’huile sur l’ensemble piston segments.

snip_20151128143052

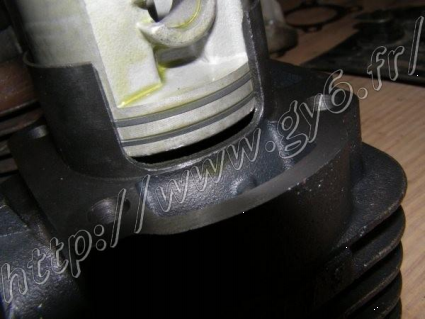

Pressez les segments sur le piston, présentez le piston sur le cylindre et enfoncez le dans le cylindre sans le tourner.
Le piston doit rentrer sans trop forcer. Ne pas l’enfoncer plus que sur la photo.

snip_20151128143126

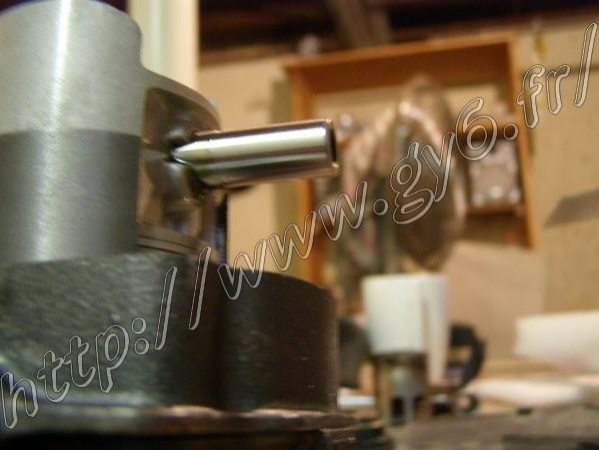

Placez l’axe de piston du coté ou il n’y a pas le clips, toujours avec une goutte d’huile.

snip_20151128143159

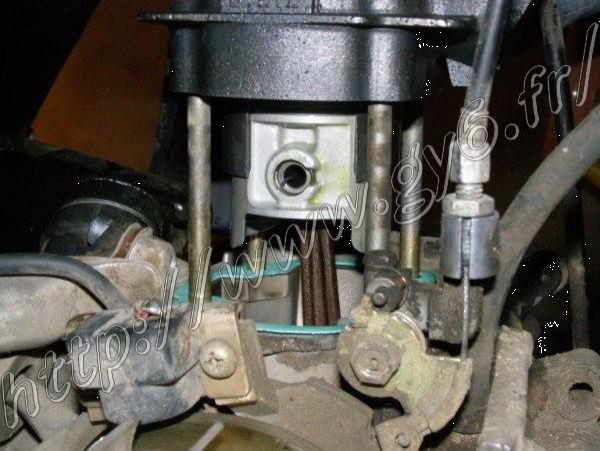

Présentez l’ensemble cylindre piston sur le bas moteur,
centrez la bielle sur le piston et enfoncez l’axe de piston qui doit rentrer aisément,
et mettez en place le deuxième clips d’axe de piston.
Enfin, enfoncez le cylindre dans le bas moteur.

snip_20151128143234



Remontage du haut moteur.​

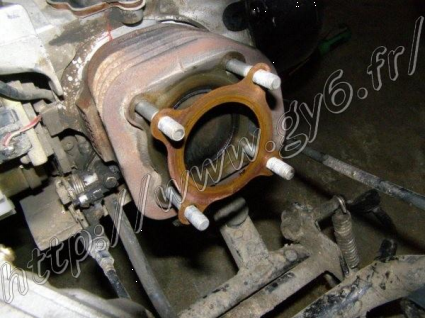

Pensez a remettre le joint de culasse neuf

snip_20151128143315

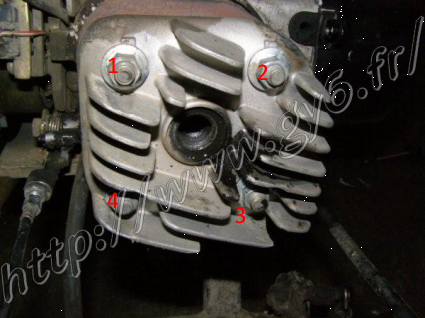

Remonter la culasse, et serrer les vis en escargot comme indiqué.
Le couple de serrage est de 10 newton/mètre.

snip_20151128143358



Fin. ​

• Reste plus qu’a remonter tout ce que vous avez démonté.
• Le démarrage risque d’être difficile a cause de l’huile ajoutée au montage, et je vous conseille vivement de démarrer au kick sinon votre démarreur va avoir du mal.
• Attention aussi a la fumée qui va sortit du pot pendant quelques minutes, alors démarrez dehors.
• Pensez aussi a ajuster la carburation au niveau du gicleur principal qui doit être augmenté. • Je vous conseille aussi de remplacer la bougie par une plus froide.
• Pour le rodage chacun fait comme bon lui semble, et si vous voulez un conseil, je mets 1% d’huile dans l’essence sachant que j’ai un graissage séparé, et lors du premier démarrage je laisse tourner au ralentit une bonne heure.
• Ensuite c’est vous qui voyez la vie de votre moteur en dépend!

Tutoriel réaliser par pascal et adapter par sc4t,
Merci à Pascal.
