Monter un radiateur d’huile sur un scooter 125cc 4 Temps

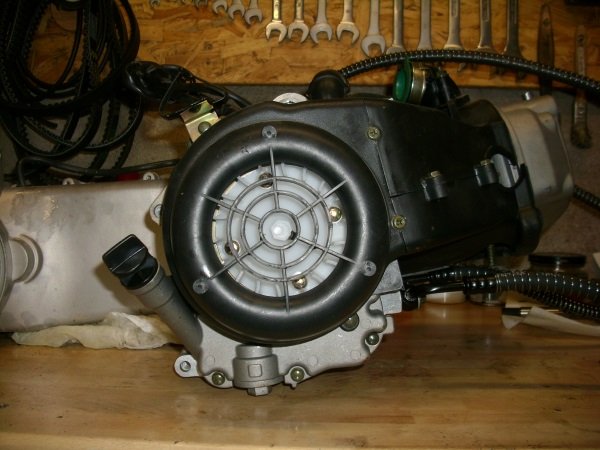

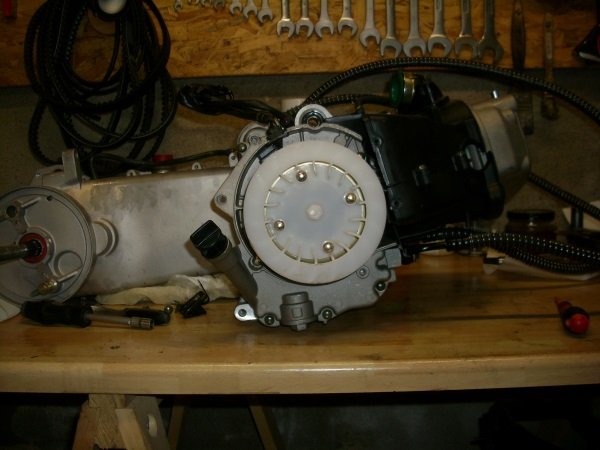

Avant toute chose, après la dépose de votre moteur, il faut contrôler l’axe de roue arrière et le connecteur du stator, comme il y a plusieurs modèles possibles, tout comme les freins, soit à disque, soit à tambour. Il suffit donc de remonter la pièce d’origine pour une adaptation facile. Changement du stator, si besoin. Il faut démonter le carter de refroidissement et l’hélice.

1

DSCI0005

DSCI0006

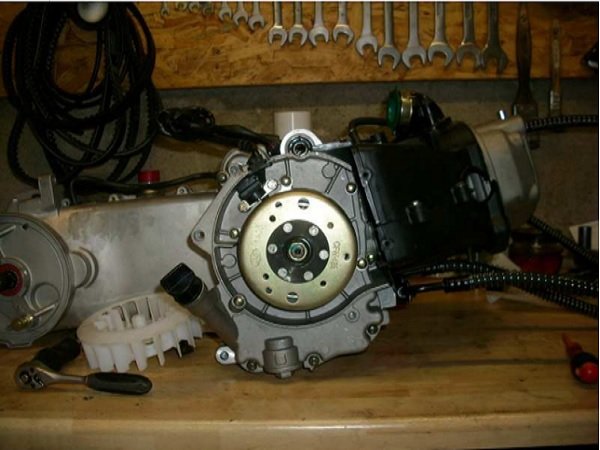

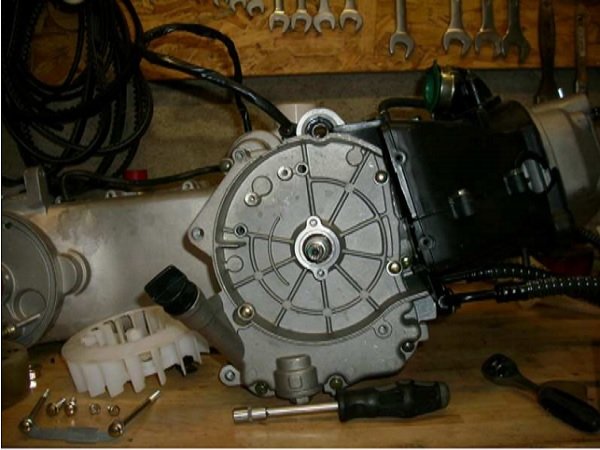

Ensuite, il faut démonter le rotor et le stator.

dsci0007

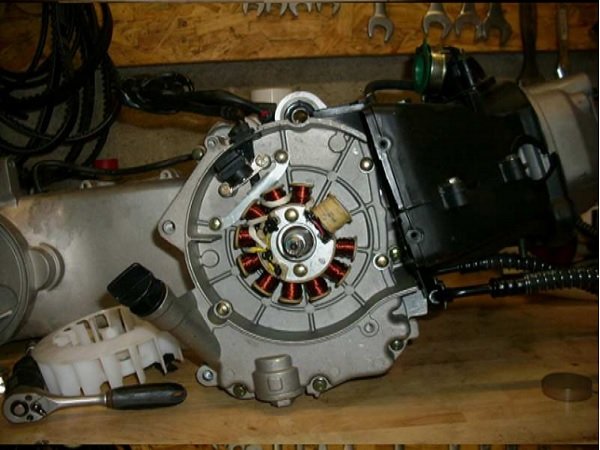

Ici le stator livré d’usine est un triphasé 11 pôles. Nous allons remonter notre 8 pôles.

dsci0008

dsci0009

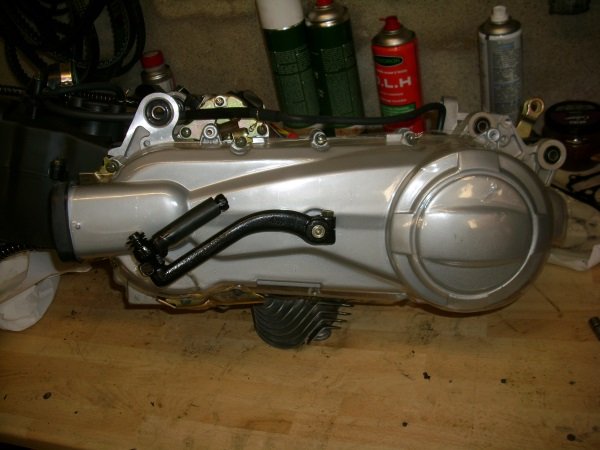

Changement de l’axe de roue, si besoin. (taille de cannelure différentes par exemple sur Peugeot SUM-UP), ou bien si votre scooter actuel est à frein à disque. Dépose du carter de transmission.

DSCI0001

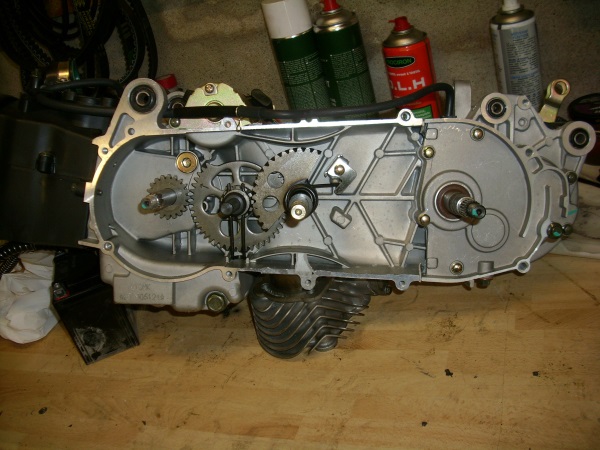

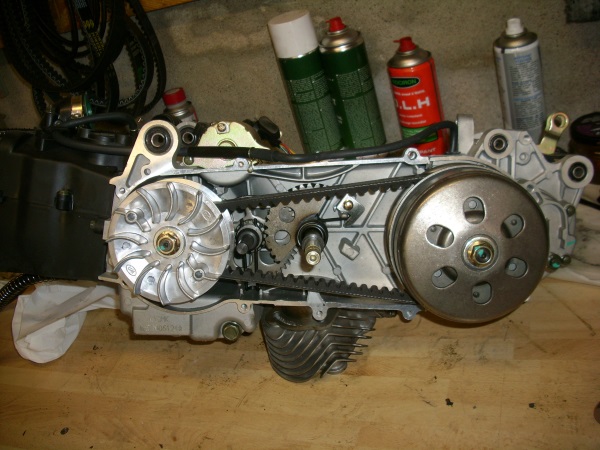

Dépose de la cloche d’embrayage et de l’embrayage.

DSCI0002

DSCI0003

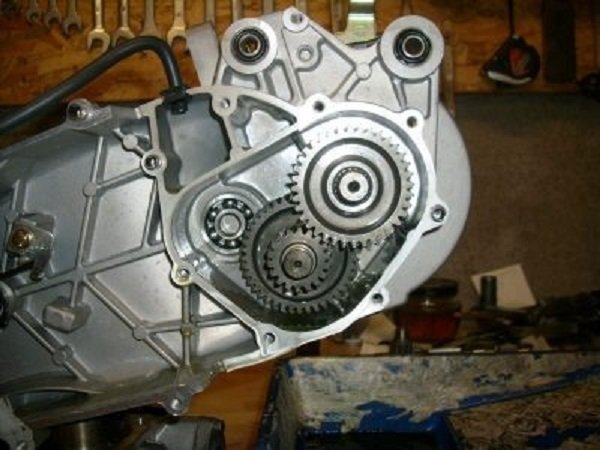

Penser à vidanger la boite avant de déposer son carter et attention aux joints en papier.

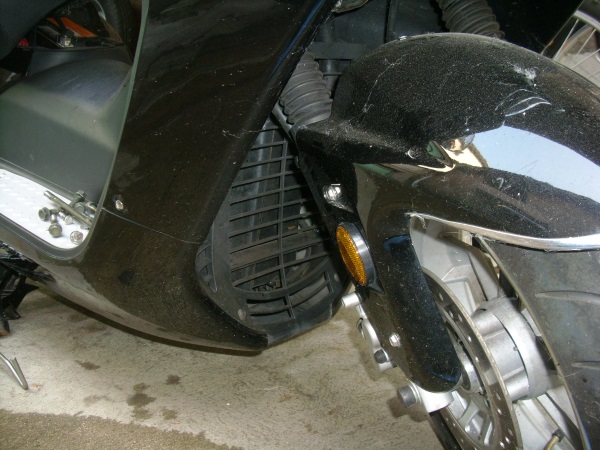

Pour sortir l’axe de roue, il suffit de tirer dessus. Opération inverse pour le remontage, attention plusieurs longueur de vis. Une fois toutes les modifications effectuées, montage des durits d’huile dans le scooter, sans le radiateur d’huile, penser à marquer les durits avec du scotch avant le démontage de celui-ci, pour remonter dans le bon sens. Montage du radiateur et des durits d’huiles sur le scooter. Commencer par démonter la grille se trouvant derrière la roue, puis le fond plat.

DSCI0010

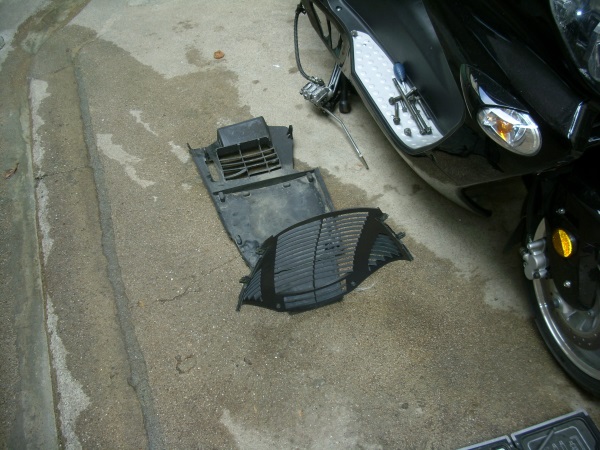

Voilà, la grille et le fond plat déposé.

DSCI0012

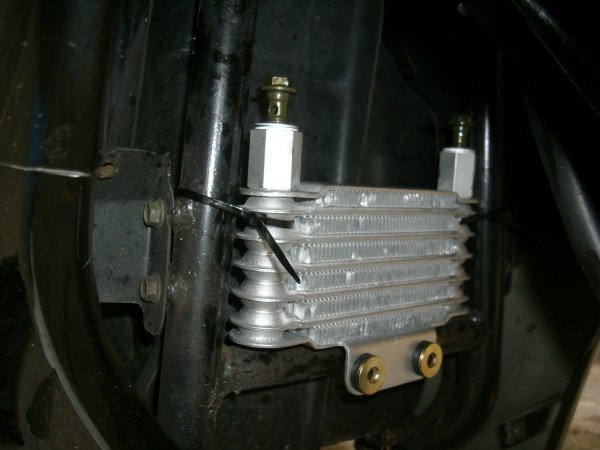

Ensuite, positionner le radiateur provisoirement, à l’aide de collier rapide type rizlan.

DSCI0014

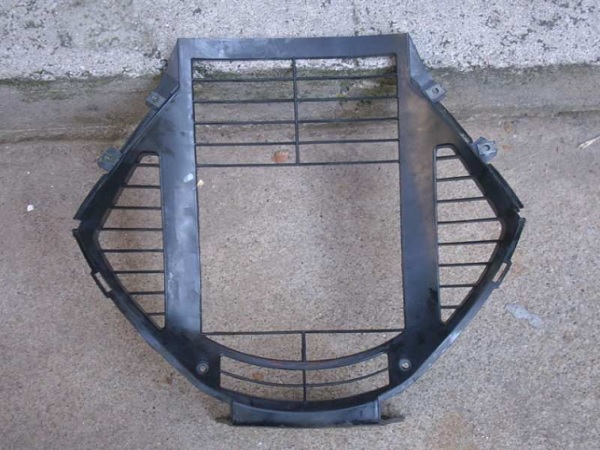

Ensuite, positionner la grille sans la visser, pour voir à quel endroit découper la grille.

dsci0013

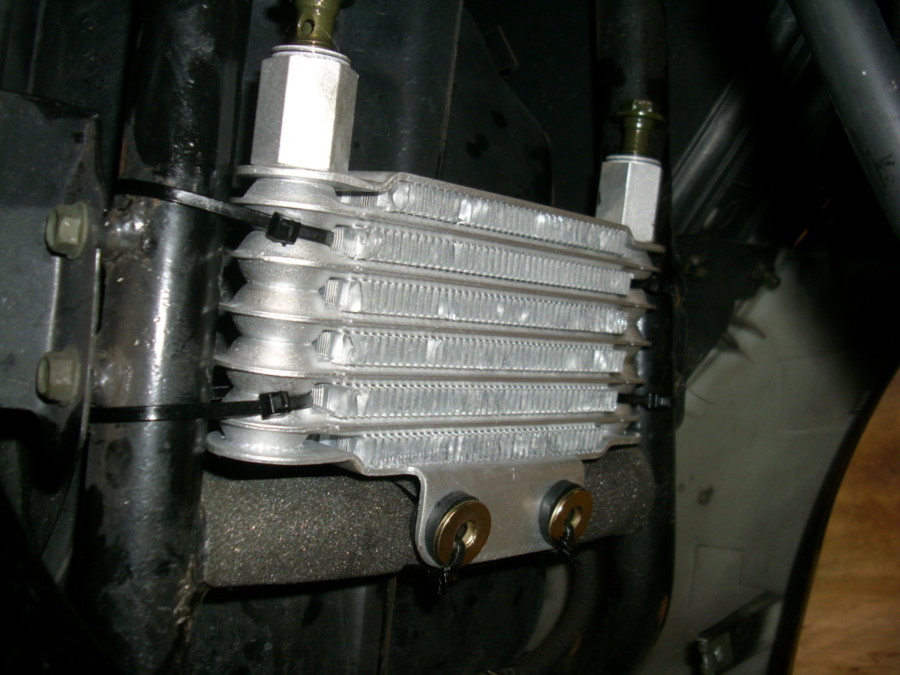

Regardez bien où frotte la grille et coupez la, cette opération évite les frottements, tout frottement est un risque de fuite d’huile. Fixation du radiateur et passage des durits d’huile. Un moyen simple et efficace de fixer le radiateur d’huile, les colliers rizlan



dsci0019

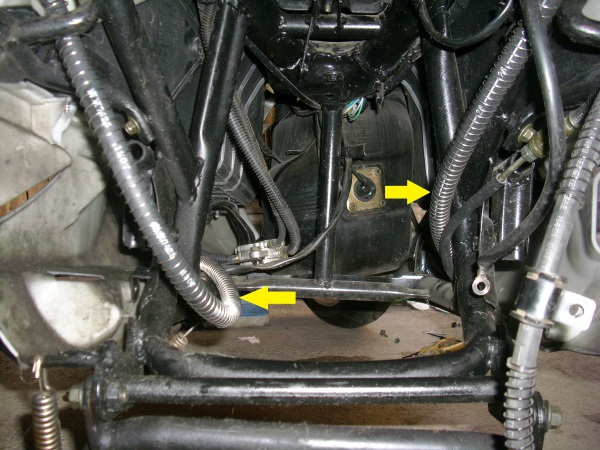

Passage des durites d’huile

DSCI0021

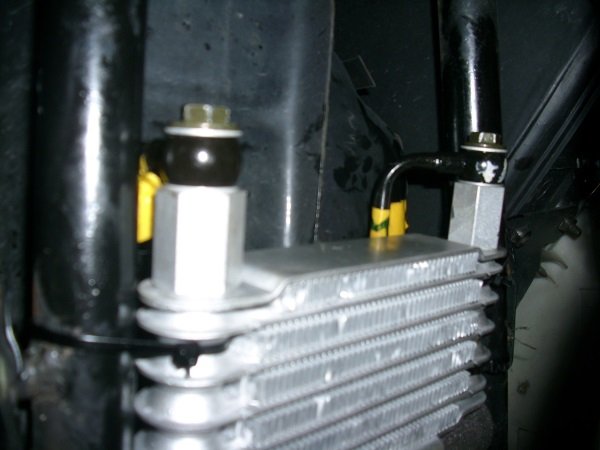

DSCI0020Les durits d’huile et le radiateur sont en place, il ne vous reste plus, qu’à monter le moteur 175cc et tous les accessoires.

DSCI0022

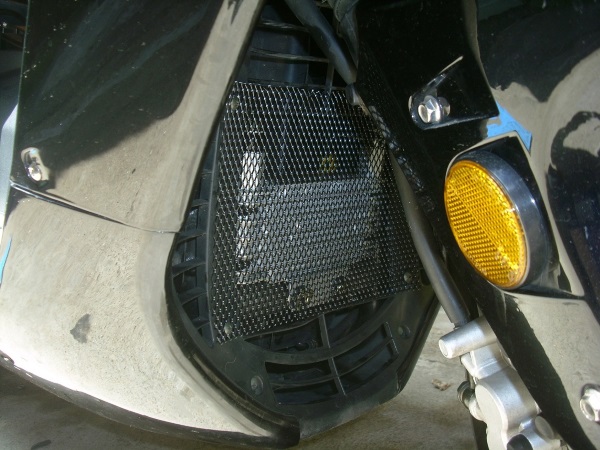

C’est une grille en aluminium déployée, peinte en noir à la bombe.

DSCI0023

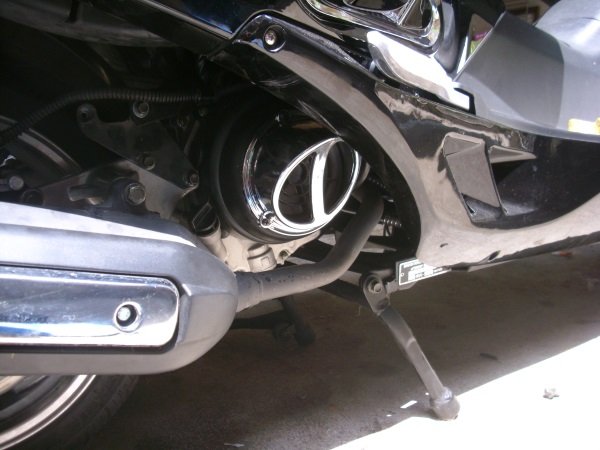

Avec une écope, pour une refroidissement maximal.

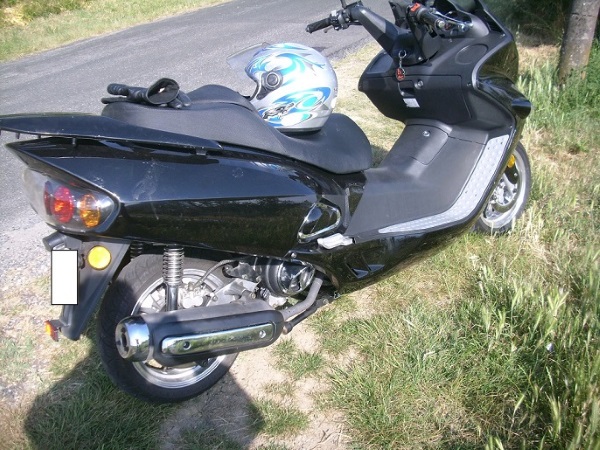

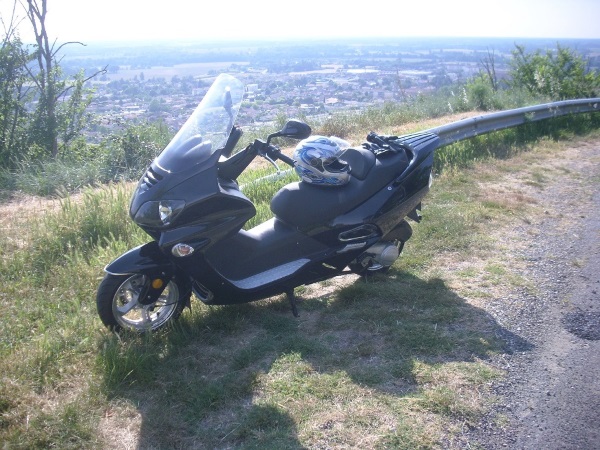

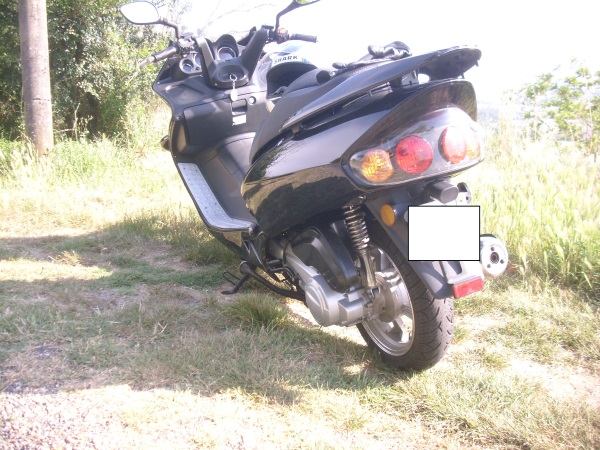

Voilà le résultat final

DSCI0024

DSCI0025

DSCI0026

Le temps passé au total est une journée et demi.

Réalisé par Pierre31
