MONTAGE D’UN KIT CYLINDRE ET CULASSE




MONTAGE D’UN KIT CYLINDRE ET CULASSE

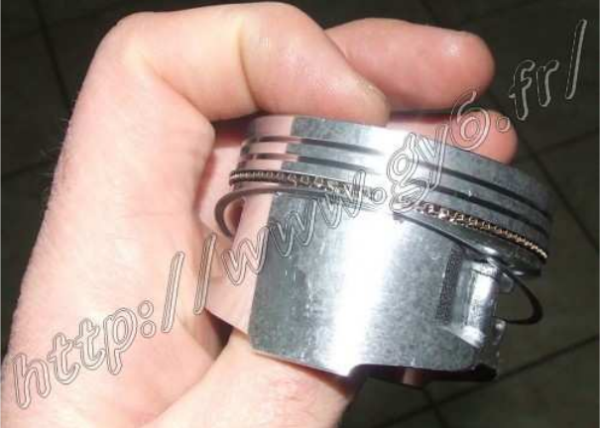

Voilà le piston (59mm) et ses 5 segments

snip_20151128135204

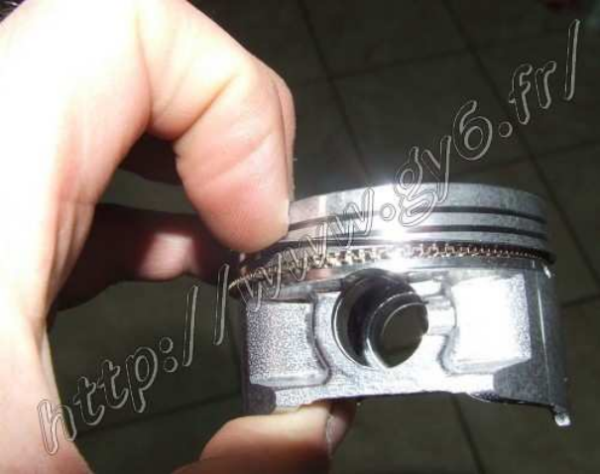

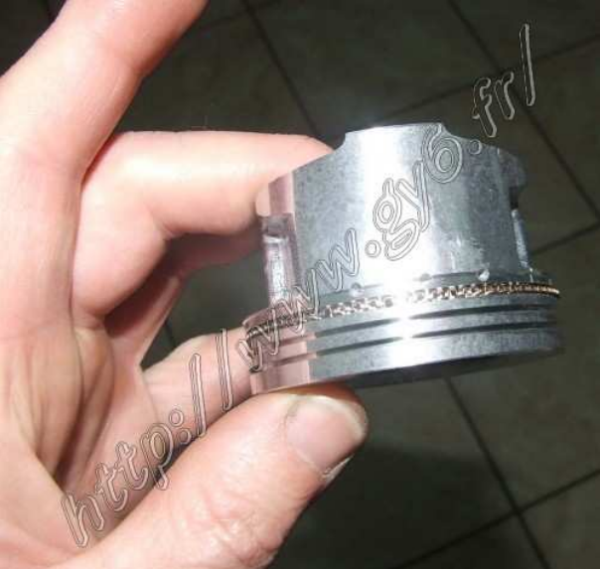

Commencer par mettre le segment en forme d’accordéon, si vous essayez dans un autre pharmaplanet.net ordre, vous allez vous arracher les cheveux !

snip_20151128135252

snip_20151128135341





Positionner ensuite les deux segments les plus fins au dessus et en dessous de celui en accordéon. Il n’y a pas de sens pour ces segments.

snip_20151128135422

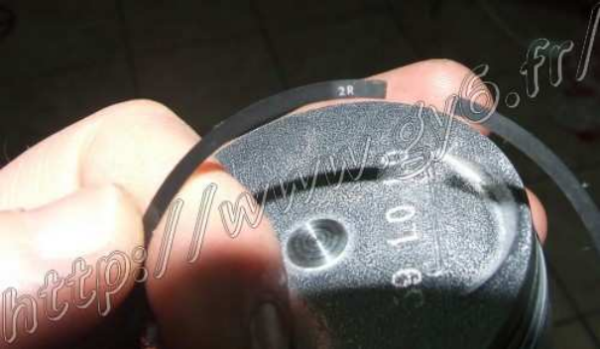

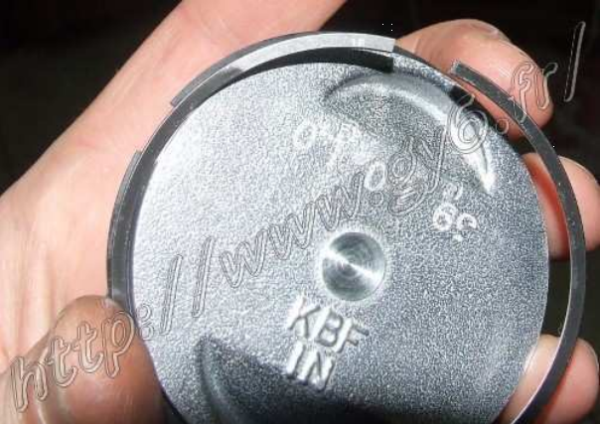

Positionner ensuite le deuxième segment (position 2 en partant du haut piston). La marque 2R doit être positionnée vers le haut du piston.

snip_20151128135502



Et le premier segment pour finir.
Prendre garde à ce que les ouvertures de segments ne soient jamais alignées les unes avec les autres.

snip_20151128135547

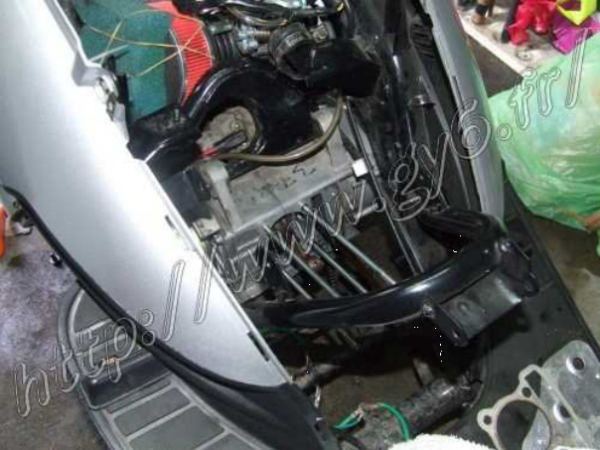

Voyez comme sur le JMSTAR, après avoir enlevé simplement la selle, la boite à air, et le cache plastique de devant, on a une très bonne ouverture pour travailler.
Sur d’autres modèles, il faudra sans doute enlever les caches latéraux. (j’ai passé la phase démontage qui est très simple, et l’inverse du remontage).
Si vous montez un kit supérieur à 59mm (63mm par exemple), il faudra agrandir l’ouverture du bas moteur (le trou par lequel sort la bielle).
Pour ce faire, l’utilisation d’un Dremel est quasi indispensable, vu le peu de place pour travailler.
Il faudra surtout bien bourrer le bas moteur de papier journal huilé, afin d’éviter que de la limaille puisse tomber dans le bas moteur (se faire assister par quelqu’un qui aspire en même temps serait l’idéal)

snip_20151128135631



De façon générale, penser à huiler généreusement toutes les pièces que vous aller monter.

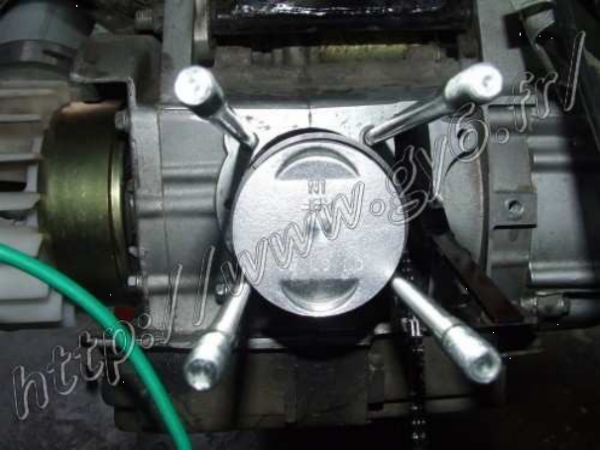

Commencer par mettre un circlip sur le piston (bien s’assurer qu’il soit rentré dans sa gorge)
Positionner le piston sur la bielle (marque IN= intake donc en direction de l’admission, s’il y a une flèche, elle indique l’échappement), passer l’axe de piston dans le piston et la bielle, et ensuite mettre le deuxième circlip à l’aide d’une pince à bec.
A ce moment là il est fortement conseillé de mettre un chiffon dans l’orifice de bas moteur, car si le circlip saute dedans, vous êtes plutôt mal !
Vérifier de nouveaux que les deux circlips soient bien enclenchés ( un circlip mal enclenché = mort du kit à brève échéance) Mettre le joint d’embase (légèrement graissé au préalable, cela simplifiera un démontage ultérieur).

snip_20151128135706

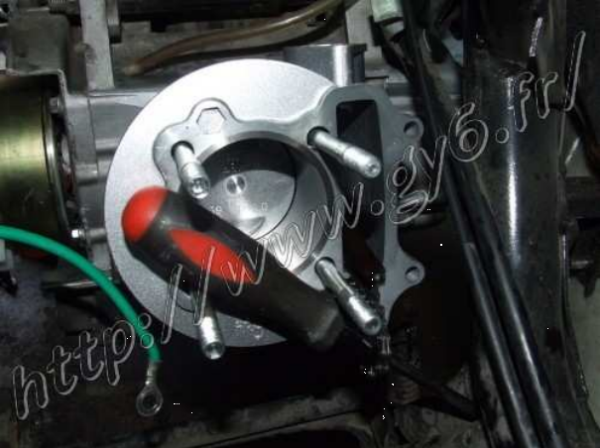

Enfiler ensuite, le cylindre, tout en maintenant la chaîne avec un tournevis (sinon, il retombe).

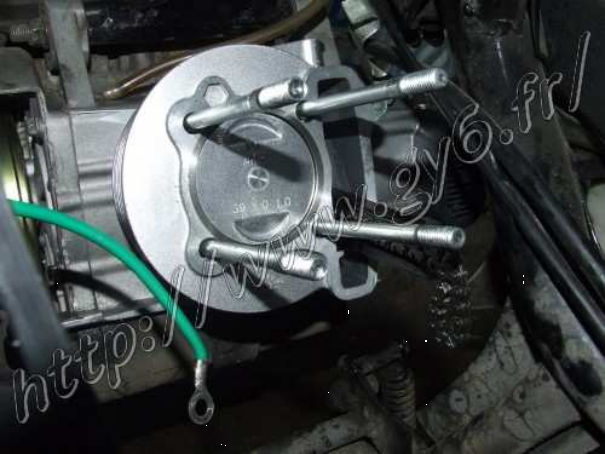

Et bien serrer chaque segment avec les doigts (prendre garde que les segments de tournent pas), pour faire progresser le piston dans le cylindre, une fois tous les segments passés, il n’y a plus qu’à enfoncer le cylindre à fond !

snip_20151128135821

snip_20151128135937

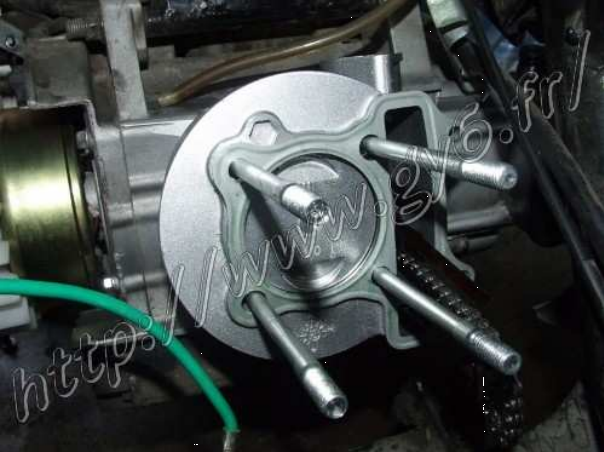

Remettre le guide de chaîne inférieur.





Mettre le joint de culasse (légèrement graissé aussi) Pour la suite, mettez bien le piston en position haute (point mort haut), pour ce faire tourner le volant magnétique à la main jusqu’au repère T

snip_20151128140141

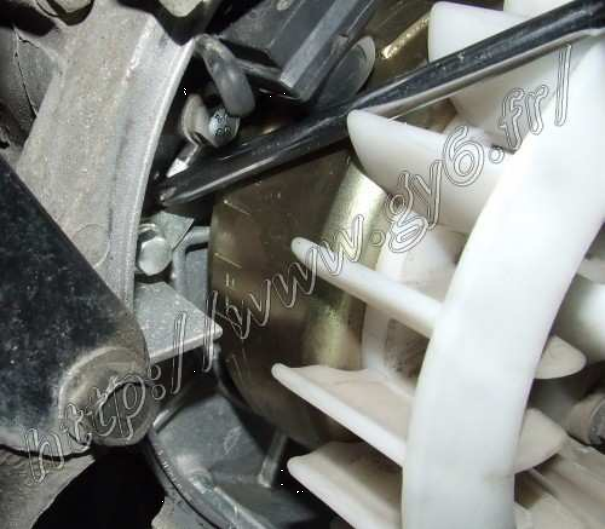

Ici, on voit bien le repère proéminent en aluminium, parfaitement aligné avec le trait situé sous le T

snip_20151128140238

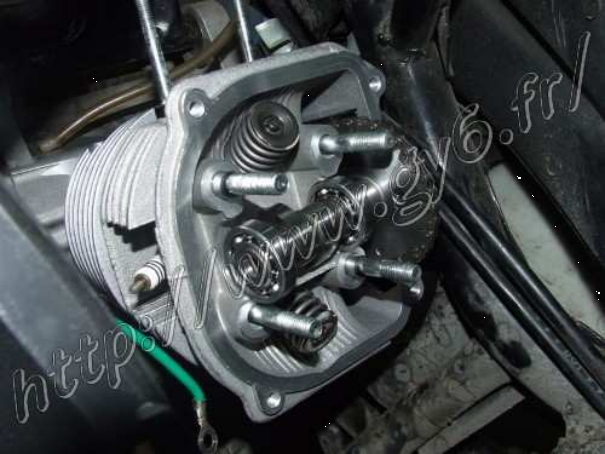

Positionner la culasse, et mettre la chaîne sur l’arbre à cames, en alignant parfaitement les deux petits trous le long de la culasse, le gros trous étant vers l’extérieur.
Ceci alors que le repère T du volant magnétique est parfaitement aligné sur le repère proéminent !
On appelle cela le calage de l’arbre à cames, si cela n’est par parfaitement réalisé (décalage d’une dent), le moteur ne tournera pas correctement.
Si c’est très mal fait, le piston risque d’aller toucher les soupapes ouvertes et plier des soupapes

snip_20151128140326

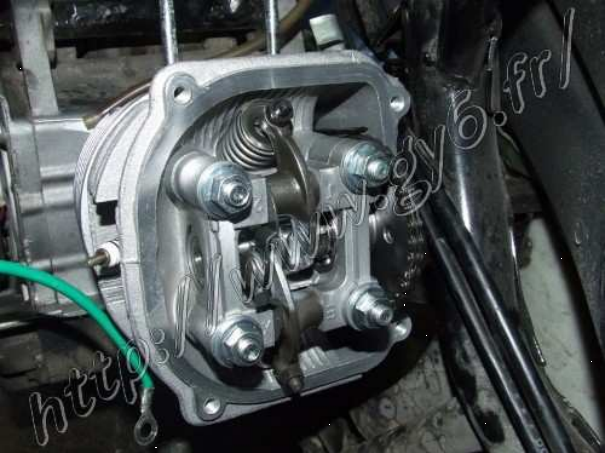

Finir en mettant l’ensemble culbuteurs, et revisser fermement, ne pas oublier les deux grandes vis sur le côté droit du cylindre. Pensez à bien arroser tout ça d’huile, surtout l’arbre à cames.

snip_20151128140411

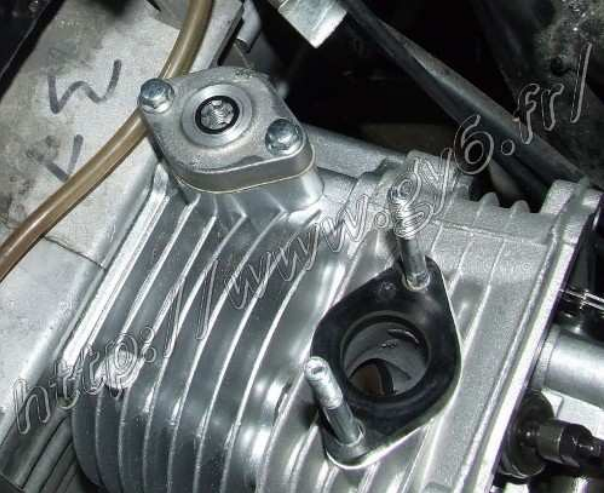

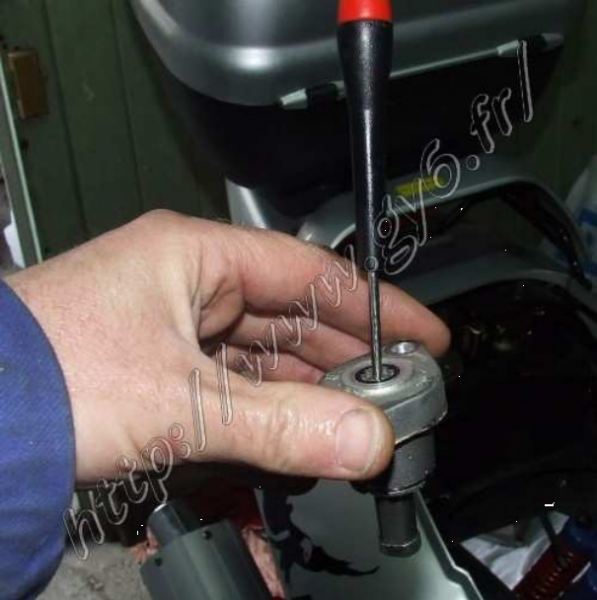

Pour remettre le tensionneur de chaîne, avec un petit tournevis, tourner vers la droite, pour tendre le ressort interne, et donc ramener le tensionneur en position haute.

snip_20151128140520



Tout en maintenant le tensionneur en tension, le mettre à sa place, bien le maintenir (surtout sans le relever), et là vous pouvez dévisser jusqu’au contact avec le guide chaine, la tension sera donc la bonne sur le guide de chaine supérieur.
Tout en maintenant bien le tensionneur, le visser. Puis remettre sa vis pour le fermer.

snip_20151128140605



Le piston est toujours au point mort haut, et le volant magnétique sur le repère T.
On peu donc régler le jeu au soupapes, avec ce qu’on appelle la méthode en équilibre (aucun des deux culbuteurs n’appuie sur une soupape).
Dans mon cas, je n’ai aucun jeu, donc il faut régler.

snip_20151128140639

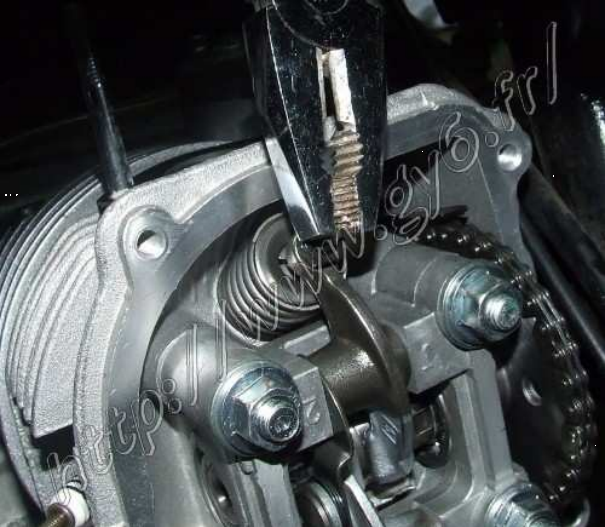

Dévisser à la clé de neuf, puis avec une pince, dévisser la tête carré vers la gauche.

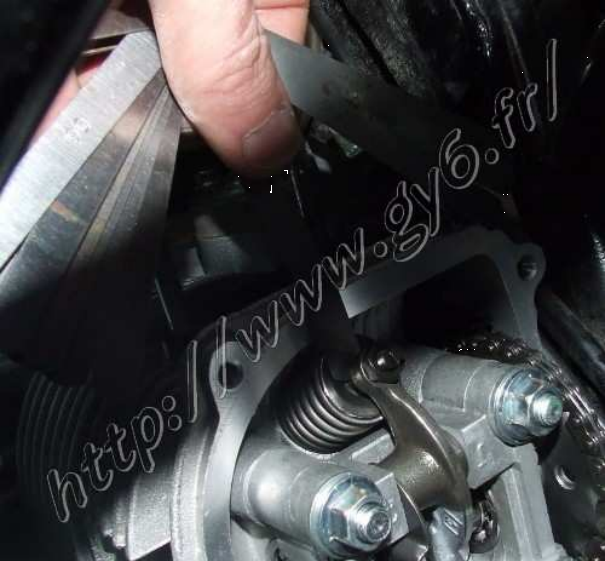

Contrôler avec un jeu de cales avant et après resserrage.
La cale doit avoir un passage gras, c’est-à-dire sans forcer, mais pas trop lâche non plus.

Là j’ai mis 0.08mm en admission, et 0.12 mm en échappement pour un 125cc

Pour un 50cc 0.05mm en admission, et 0.10 mm en échappement

snip_20151128140715

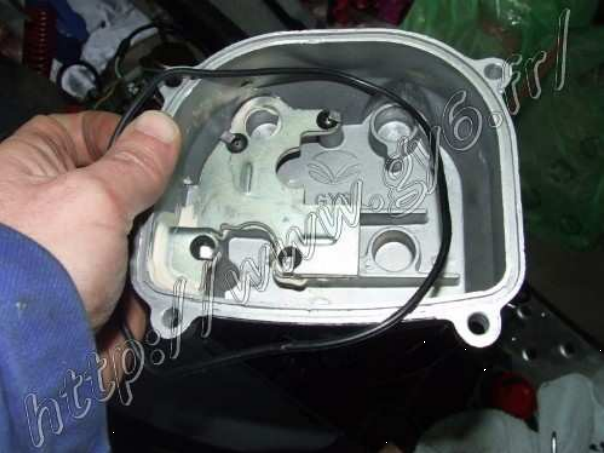

Changer le joint du cache culbuteurs (graissé également).
Et visser (sans oublier le fil de masse)

snip_20151128140941

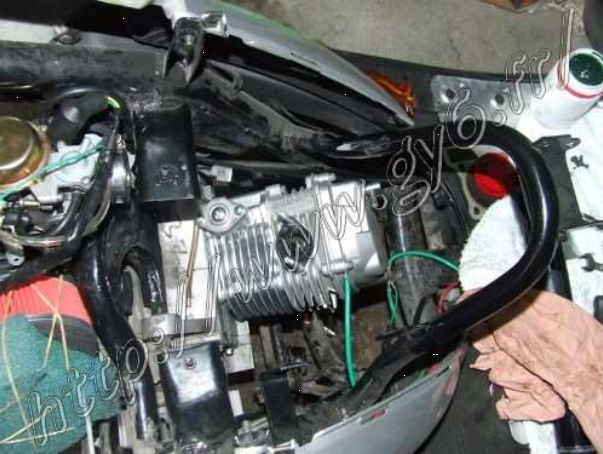

Voilà, c’est fini, il n’y a plus qu’à remettre les caches plastiques du moteur, le collecteur d’échappement, la pipe d’admission, le carburateur, la boite à air, et rebrancher le reniflard, l’anti-parasites (un classique que j’oublie souvent !), la selle et amorcer le circuit d’essence.
